Introdução

O processamento digital de sinais é um dos pilares da eletrônica moderna. Desde sistemas de áudio e comunicação sem fio até controle industrial e monitoramento de vibração, praticamente todo sistema embarcado contemporâneo precisa, em algum nível, manipular sinais digitais de forma eficiente. Entretanto, quando esse processamento se torna matematicamente intensivo — envolvendo filtragem digital, transformadas rápidas de Fourier (FFT), correlação, convolução ou controle em tempo real — microcontroladores convencionais podem não oferecer desempenho adequado ou eficiência energética suficiente.

É nesse contexto que surgem os processadores especializados em DSP, que aqui chamaremos de DCP (Digital Signal Processors / Digital Signal Processing Cores). Com base no artigo técnico publicado pela Analog Devices na revista Analog Dialogue, analisaremos de forma didática o papel desses processadores, suas arquiteturas internas e as vantagens que oferecem quando comparados a CPUs tradicionais em sistemas embarcados.

The post Processadores Especializados em DSP (DCP) em Sistemas Embarcados first appeared on MCU & FPGA.

Tabela ASCII e Terminais VT100

Como produzir logs ricos, coloridos e expressivos no console

Introdução

Em sistemas embarcados, aplicações backend em Node.js, ferramentas CLI em C ou Python e até mesmo firmwares com saída serial via UART, o console ainda é uma das interfaces mais poderosas para diagnóstico e observabilidade. Muitos desenvolvedores subestimam o potencial do terminal, limitando-se a printf("ok\n"); ou console.log("erro");, quando, na verdade, o console pode se tornar uma interface semigráfica altamente expressiva.

A base dessa expressividade está na tabela ASCII, que define a representação binária dos caracteres, e nos códigos de controle ANSI/VT100, que permitem manipular cores, posicionamento de cursor, limpeza de tela e formatação textual. Quando combinados corretamente, esses recursos permitem criar logs profissionais, painéis interativos, indicadores de status e até mesmo ASCII art para interfaces embarcadas.

Neste artigo, vamos explorar a tabela ASCII, entender como utilizá-la de forma estratégica em logs, aprender os códigos de escape do padrão VT100 e aplicar tudo isso na prática. Apresentarei o conteúdo em partes para análise progressiva.

Entendendo a Tabela ASCII

O que é ASCII?

ASCII significa American Standard Code for Information Interchange. É uma tabela que mapeia números inteiros (0 a 127 na versão original) para caracteres.

Ela define:

• Letras maiúsculas e minúsculas
• Números
• Pontuação
• Símbolos especiais
• Caracteres de controle

Cada caractere é representado por um valor de 7 bits.

Estrutura da Tabela ASCII

A tabela pode ser dividida em três blocos principais:

1. Caracteres de Controle (0–31 e 127)

Esses não imprimem símbolos visíveis. Eles controlam dispositivos.

Exemplos importantes:

• 0 → NUL
• 7 → BEL (emite som)
• 8 → BS (backspace)
• 9 → TAB
• 10 → LF (line feed \n)
• 13 → CR (carriage return \r)
• 27 → ESC (escape) ← extremamente importante para VT100

Em sistemas embarcados, especialmente via UART, esses caracteres ainda são amplamente usados.

2. Caracteres Imprimíveis (32–126)

Aqui temos o que realmente aparece na tela.

Exemplos:

No nível de firmware, entender esses valores é essencial quando se manipula buffers, protocolos, parsers e geração de logs compactos.

ASCII na prática em C

Vamos observar como imprimir caracteres via código numérico:

#include <stdio.h>

int main() {
    for (int i = 65; i <= 90; i++) {
        printf("%c ", i);  // imprime A-Z
    }
    printf("\n");
    return 0;
}

#include <stdio.h>

int main() {
    for (int i = 65; i <= 90; i++) {
        printf("%c ", i);  // imprime A-Z
    }
    printf("\n");
    return 0;
}

Saída:

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

Observe que %c interpreta o inteiro como código ASCII.

ASCII como ferramenta estratégica para logs

Em sistemas embarcados, você pode usar ASCII para:

• Criar delimitadores visuais
• Criar cabeçalhos formatados
• Construir barras de progresso
• Criar tabelas
• Destacar estados do sistema

Exemplo simples:

printf("====================================\n");
printf("     SISTEMA INICIALIZADO           \n");
printf("====================================\n");

printf("====================================\n");
printf("     SISTEMA INICIALIZADO           \n");
printf("====================================\n");

Isso já melhora drasticamente a legibilidade.

Mas isso é apenas o começo.

Transição para VT100

O verdadeiro salto ocorre quando usamos o caractere:

ESC = 27 = 0x1B

ESC = 27 = 0x1B

Ele inicia uma sequência de escape ANSI/VT100, que permite:

• Mudar cor
• Mover cursor
• Limpar tela
• Criar efeitos

The post Tabela ASCII e VT100: Como Criar Logs Coloridos, Dashboards e ASCII Art no Terminal first appeared on MCU & FPGA.

Introdução

A família ESP32 deixou de ser um “único microcontrolador com Wi-Fi” para se tornar um verdadeiro ecossistema de SoCs especializados, cada um otimizado para um tipo de aplicação específica. A imagem de referência resume bem essa ideia ao afirmar que não existe “o melhor ESP32”, mas sim o ESP32 certo para cada projeto. Essa afirmação é tecnicamente precisa: diferenças de arquitetura de CPU, consumo energético, capacidades de rádio, aceleração para IA, interfaces de vídeo e suporte a novos padrões de rede tornam a escolha do modelo um passo crítico no desenho de sistemas embarcados modernos.

Ao longo dos últimos anos, a Espressif passou a segmentar sua linha de produtos de forma muito clara. Alguns modelos priorizam baixo consumo e simplicidade para sensores IoT, outros focam em processamento de sinais, visão computacional e interfaces homem-máquina, enquanto há variantes voltadas explicitamente para redes mesh, automação predial com Matter/Thread ou aplicações industriais de alto desempenho em Wi-Fi 6. Essa diversidade permite soluções mais eficientes, mas também exige do projetista uma visão arquitetural mais cuidadosa já na fase de concepção do sistema.

Neste artigo, vamos analisar cada uma das principais variantes do ESP32, partindo das mostradas na imagem e expandindo a lista com outros modelos relevantes para tornar o panorama realmente completo. Cada seção será dedicada a um microcontrolador específico, explicando sua proposta, arquitetura, diferenciais técnicos e contextos de uso típicos. Ao final, uma conclusão amarra os cenários e ajuda a formar critérios práticos de escolha. Apresentarei uma seção por vez para que você possa analisar com calma e solicitar a próxima quando desejar.

The post Família ESP32: Guia completo para escolher o microcontrolador ideal em projetos IoT e embarcados first appeared on MCU & FPGA.

O ESP32-E22 é baseado na arquitetura própria RISC-V da Espressif, reforçando a estratégia da empresa de investir em soluções abertas e altamente integráveis. Seu principal diferencial é o suporte ao Wi-Fi 6E em três bandas (2,4 GHz, 5 GHz e 6 GHz), incluindo operação com largura de canal de até 160 MHz e suporte a 2×2 MU-MIMO, o que permite maior capacidade de throughput e melhor desempenho em ambientes com múltiplos dispositivos conectados simultaneamente.

Além da conectividade Wi-Fi avançada, o dispositivo integra Bluetooth de modo duplo, suportando tanto Bluetooth Classic quanto Bluetooth Low Energy (LE) na versão 5.4. Essa combinação torna o ESP32-E22 particularmente interessante para sistemas híbridos, nos quais é necessário combinar alto desempenho de dados com conectividade de baixo consumo energético para periféricos, sensores ou dispositivos auxiliares.

Como coprocessador de conectividade, o ESP32-E22 se destaca por oferecer interfaces de alta velocidade para integração com o processador host, incluindo PCIe 2.1 e SDIO 3.0. Esse conjunto de interfaces permite que o módulo seja incorporado em arquiteturas mais robustas, como gateways inteligentes, hubs domésticos avançados, equipamentos industriais e dispositivos multimídia que exigem grande largura de banda. Ao descarregar do host as funções de comunicação sem fio, o sistema principal pode se concentrar em processamento de aplicação, visão computacional, IA embarcada ou controle industrial, melhorando eficiência e organização arquitetural.

A Espressif posiciona o ESP32-E22 como uma solução flexível para aplicações que demandam alto throughput e baixa latência, como streaming de mídia, hubs inteligentes, automação industrial e acessórios para AR/VR. Com amostras de engenharia já disponíveis, o anúncio indica que o dispositivo está direcionado a fabricantes que desejam incorporar Wi-Fi 6E em seus produtos sem redesenhar completamente suas plataformas de processamento.

O lançamento do ESP32-E22 marca um passo estratégico da Espressif rumo ao mercado de conectividade de próxima geração, especialmente considerando a crescente adoção da banda de 6 GHz e as demandas por maior densidade de dispositivos conectados. Ao atuar como um subsistema dedicado de comunicação, o novo coprocessador amplia as possibilidades de arquitetura modular em sistemas embarcados de alto desempenho.

Referência oficial:
https://www.espressif.com/en/news/ESP32_E22_Announcement

The post ESP32-E22: O Novo Coprocessador de Conectividade Wi-Fi 6E da Espressif first appeared on MCU & FPGA.

Introdução

A escolha de um microcontrolador é uma das decisões mais críticas no desenvolvimento de sistemas embarcados, pois impacta diretamente o custo, o consumo de energia, a complexidade do firmware, a conectividade disponível e até mesmo a viabilidade do produto final. Nos últimos anos, o mercado passou a oferecer famílias extremamente distintas, que atendem desde projetos educacionais e protótipos rápidos até aplicações industriais, IoT em larga escala e dispositivos vestíveis de ultra-baixo consumo.

Neste artigo comparativo, analisamos cinco plataformas amplamente utilizadas — ESP32, STM32, Arduino (AVR), RP2040 e nRF52 — destacando suas arquiteturas, capacidades de processamento, conectividade, consumo energético e contextos de uso. O objetivo não é eleger um “melhor” microcontrolador, mas fornecer critérios técnicos claros para que o engenheiro ou desenvolvedor escolha a solução mais adequada ao seu projeto.

The post Comparativo Técnico de Microcontroladores: ESP32, STM32, Arduino, RP2040 e nRF52 first appeared on MCU & FPGA.

A Titan RA8P1 é uma placa de desenvolvimento avançada concebida para explorar todo o potencial da família RA8 da Renesas, combinando alto desempenho em tempo real, recursos modernos de segurança e suporte nativo a aplicações de AIoT. No centro da placa está o microcontrolador RA8P1, baseado no núcleo Arm Cortex-M85, que representa uma mudança importante no patamar de desempenho dos microcontroladores clássicos, aproximando-os de cenários antes restritos a MPUs, mas mantendo o determinismo e a simplicidade típicos de sistemas embarcados bare-metal ou RTOS.

A proposta da Titan RA8P1 vai além de “mais uma placa de avaliação”. Ela foi pensada como uma plataforma de referência para desenvolvimento profissional, com foco explícito em sistemas conectados, aplicações industriais, edge AI e prototipação rápida de produtos. Isso se reflete tanto no conjunto de periféricos disponíveis quanto na infraestrutura de software que a acompanha, com integração direta ao ecossistema do RT-Thread, incluindo BSP oficial, exemplos prontos e suporte completo pela RT-Thread Studio.

Do ponto de vista de hardware, a placa expõe uma quantidade generosa de interfaces de comunicação, recursos de temporização avançados, aceleração matemática e mecanismos de segurança embarcados. Esse conjunto permite desenvolver desde aplicações tradicionais de controle e automação até pipelines mais sofisticados de aquisição de sinais, inferência local e comunicação segura com a nuvem. A presença de recursos como Ethernet, múltiplas interfaces seriais e suporte a memória externa posiciona a Titan RA8P1 como uma base sólida para gateways IoT e dispositivos industriais conectados.

Outro ponto que merece destaque já nesta introdução é a preocupação com o ciclo completo de desenvolvimento. A Titan RA8P1 oferece suporte a depuração profissional via CMSIS-DAP, integrando-se de forma transparente a IDEs modernas e a fluxos baseados em GDB. Isso reduz drasticamente o atrito entre protótipo e produto final, permitindo que o desenvolvedor trabalhe com breakpoints, inspeção de registradores, análise de memória e trace de forma confiável, algo essencial em projetos de maior complexidade técnica.

The post Titan RA8P1: Placa com Cortex-M85 para AIoT, Ethernet, RT-Thread e Depuração CMSIS-DAP first appeared on MCU & FPGA.

A escolha do microcontrolador (MCU) é uma das decisões mais sensíveis no desenvolvimento de produtos embarcados. Ela não define apenas o desempenho imediato do firmware, mas impacta diretamente o custo unitário, o tempo de desenvolvimento, o risco de descontinuidade, a escalabilidade industrial e até a sustentabilidade do produto ao longo dos anos.

O artigo original “A Escolha Crítica: Os 10 Microcontroladores Mais Acessíveis e Viáveis para Produtos Embarcados em 2026” apresenta um ranking extremamente pertinente ao cenário atual, onde a pressão por redução de custos convive com a necessidade de confiabilidade, documentação e previsibilidade da cadeia de suprimentos .

Neste texto, vamos complementar e aprofundar essa análise, adicionando uma camada de engenharia de produto: o que esses microcontroladores realmente significam quando saímos do laboratório e entramos na linha de produção.

Microcontrolador barato não significa produto barato

Um erro recorrente em projetos embarcados é analisar apenas o custo do silício. Na prática, o custo real de um MCU inclui:

• Horas de engenharia para portar toolchains e depurar erratas
• Disponibilidade de exemplos, HALs (Hardware Abstraction Layers) e SDKs
• Estabilidade do fornecedor e horizonte de produção (5, 10 ou 15 anos)
• Facilidade de certificação (EMC, segurança funcional, compliance)

É exatamente nesse ponto que o ranking apresentado no artigo original se torna valioso: ele não confunde preço com viabilidade, algo raro em listas puramente comerciais.

Análise técnica ampliada das famílias citadas

RP2040 / RP2350 – Potência como estratégia de redução de custo indireto

A família RP da Raspberry Pi se destaca não apenas pelo desempenho bruto, mas pelo impacto indireto no custo do projeto. O uso de PIOs programáveis, por exemplo, permite eliminar componentes externos (UARTs, SPI bridges, CPLDs simples), reduzindo BOM (Bill of Materials).

Entretanto, o uso obrigatório de Flash externa adiciona uma variável crítica de supply chain que deve ser considerada em produtos industriais de grande escala.

Renesas RA0 – Segurança embarcada como diferencial silencioso

A família RA0 da Renesas, baseada em Cortex-M23, introduz um ponto muitas vezes ignorado em projetos de baixo custo: segurança por hardware desde a base.

Mesmo em produtos simples, requisitos como firmware autenticado, proteção contra leitura e segregação de memória estão deixando de ser “luxo” e passando a ser exigência regulatória.

PIC16 e ATtiny – Quando previsibilidade vale mais que desempenho

As famílias clássicas da Microchip continuam extremamente relevantes. Embora arquiteturalmente limitadas, oferecem algo que MCUs ultrabaratos raramente entregam:
previsibilidade absoluta.

Para produtos que serão fabricados por uma década, a ausência de surpresas técnicas é um ativo maior que clock ou RAM.

MSP430 e MSPM0 – Eficiência energética como elemento de negócio

Os MCUs da Texas Instruments reforçam um ponto estratégico: consumo de energia também é custo.

Em sensores, medidores e dispositivos alimentados por bateria, a redução de microampères se traduz diretamente em menos trocas de bateria, menos manutenção e maior aceitação comercial.

STM32C0 – O menor risco técnico da lista

A família STM32C0 da STMicroelectronics merece destaque especial. Ela representa talvez o melhor equilíbrio entre custo baixo e risco mínimo.

O acesso ao mesmo ecossistema STM32Cube, documentação madura e comunidade global transforma esse MCU em uma escolha quase conservadora — no melhor sentido da palavra — para produtos comerciais.

CH32 (RISC-V) e Puya PY32 – O dilema do custo extremo

As famílias CH32 da WCH e PY32 da Puya representam o limite inferior do custo do silício atualmente.

Tecnicamente impressionantes, carregam riscos claros:

• Documentação incompleta ou mal traduzida
• Toolchains instáveis ou não oficiais
• Incertezas de fornecimento em médio prazo

Esses MCUs funcionam, mas exigem maturidade da equipe e tolerância ao risco — algo que nem todo projeto pode assumir.

O ranking como ferramenta, não como receita

O grande mérito do artigo original está em deixar claro que não existe “o melhor microcontrolador”, e sim o mais adequado ao contexto.

Ao ampliar essa análise, fica evidente que:

• Produtos de baixo volume toleram mais risco
• Produtos de alto volume exigem previsibilidade
• Produtos regulados exigem fornecedores Tier 1
• Produtos de inovação rápida podem explorar arquiteturas emergentes

A decisão correta raramente está no item “mais barato da tabela”.

Conclusão: engenharia é gestão de compromissos

A escolha de um microcontrolador é, no fundo, uma decisão de engenharia de compromissos: custo versus risco, inovação versus estabilidade, desempenho versus simplicidade.

O artigo original fornece uma base sólida e atualizada para 2026. Esta ampliação busca apenas reforçar um ponto essencial:
em produtos embarcados, o custo mais perigoso é aquele que não aparece na planilha.

Referência ao conteúdo original

Este artigo foi baseado no vídeo:

“A Escolha Crítica: Os 10 Microcontroladores Mais Acessíveis e Viáveis para Produtos Embarcados em 2026”.

Se quiser, no próximo passo posso:

The post A Escolha Crítica de Microcontroladores em 2026: Custo, Risco e Viabilidade em Produtos Embarcados first appeared on MCU & FPGA.

Essa abordagem permite que o processador principal do sistema se dedique exclusivamente à lógica da aplicação, enquanto o ESP32-E22 assume integralmente as responsabilidades de rede, incluindo autenticação, segurança, varredura, roaming e operação simultânea dos rádios.

Arquitetura Wi-Fi 6E Tri-Band e Bluetooth Integrado

O ESP32-E22 oferece, pela primeira vez aos clientes da Espressif, acesso ao espectro de 6 GHz, operando de forma integrada nas bandas de 2,4 GHz, 5 GHz e 6 GHz. O suporte a largura de canal de 160 MHz, 2×2 MU-MIMO, beamforming e agendamento avançado na camada de enlace permite altas taxas de transferência e baixa latência, mesmo em ambientes densos e congestionados .

Além do Wi-Fi, o SoC integra um controlador Bluetooth compatível com Bluetooth Classic (BR/EDR) e Bluetooth Low Energy 5.4, assegurando interoperabilidade com dispositivos legados e modernos. Algoritmos internos de coexistência garantem operação confiável quando Wi-Fi e Bluetooth estão ativos simultaneamente.

ESP32-E22 como Radio Co-Processor (RCP)

Como RCP, o ESP32-E22 executa internamente toda a pilha de protocolos Wi-Fi e Bluetooth, incluindo as funções normalmente associadas ao host. Essa arquitetura elimina a necessidade de execução de stacks de rede complexos no processador principal, reduzindo carga computacional, consumo de recursos e complexidade de software no sistema hospedeiro .

A comunicação com o processador principal é realizada por interfaces de alta velocidade, como PCIe 2.1 e SDIO 3.0, permitindo que o ESP32-E22 seja acoplado tanto a SoCs da própria Espressif quanto a processadores de terceiros, conforme os requisitos do projeto.

Processamento Interno e Desempenho de Comunicação

No núcleo do ESP32-E22 encontra-se um processador RISC-V dual-core operando a 500 MHz, desenvolvido internamente pela Espressif. Essa capacidade de processamento viabiliza o tratamento eficiente dos protocolos de comunicação e o suporte a esquemas avançados de modulação, como 1024-QAM, atingindo taxas de dados de até 2,4 Gbps .

Esse desempenho posiciona o ESP32-E22 como uma plataforma de conectividade adequada para aplicações que exigem alta largura de banda e baixa latência, como streaming de dados, enlaces sem fio de vídeo e sistemas de automação industrial.

Sinergia Arquitetural com o ESP32-P4

Dentro de uma abordagem modular e sinérgica, o ESP32-E22 se encaixa naturalmente em arquiteturas onde um processador principal de alto desempenho — como o ESP32-P4 — assume o papel de execução da aplicação, interface com periféricos e controle do sistema, enquanto o ESP32-E22 atua como subsistema dedicado de conectividade.

Essa separação clara de responsabilidades favorece projetos escaláveis, nos quais a evolução da conectividade sem fio pode ocorrer de forma independente da lógica da aplicação. O modelo RCP permite que arquiteturas baseadas no ESP32-P4 se beneficiem de conectividade Wi-Fi 6E e Bluetooth avançado sem comprometer recursos internos do processador principal, mantendo o sistema organizado, robusto e orientado a desempenho.

Plataforma Flexível para Produtos de Nova Geração

Segundo a Espressif, o ESP32-E22 foi projetado como uma plataforma sem fio flexível, atendendo desde hubs de casas inteligentes e eletrodomésticos conectados até soluções de automação industrial, bridges de comunicação e acessórios que exigem comunicação de baixa latência, como dispositivos de AR/VR .

A integração de Wi-Fi 6E tri-band, Bluetooth Classic e Bluetooth LE 5.4 em um único SoC reforça o compromisso da empresa com alto desempenho e flexibilidade de integração, oferecendo aos desenvolvedores uma base segura e escalável para produtos de próxima geração.

Considerações Finais

O ESP32-E22 representa um avanço estratégico na linha de conectividade da Espressif, introduzindo o Wi-Fi 6E em um formato orientado a arquiteturas distribuídas e modulares. Em conjunto com processadores de aplicação como o ESP32-P4, ele viabiliza sistemas mais organizados, eficientes e preparados para demandas crescentes de largura de banda, latência reduzida e coexistência de múltiplos protocolos sem fio.

A disponibilidade de amostras de engenharia indica que a plataforma já está pronta para avaliação e integração em projetos que demandam conectividade sem fio de alto desempenho, tanto no mercado consumidor quanto industrial .

Fonte: https://www.espressif.com/en/news/ESP32_E22_Announcement

The post ESP32-E22: Coprocessador de Conectividade Wi-Fi 6E para Arquiteturas Modulares de Alto Desempenho first appeared on MCU & FPGA.

A STMicroelectronics anunciou recentemente a família STM32V8, marcando um avanço significativo na evolução dos microcontroladores de uso geral e industrial. Diferentemente das gerações anteriores da linha STM32, o STM32V8 foi concebido desde a origem para atender aplicações que exigem altíssimo desempenho computacional, baixa latência, eficiência energética e capacidade de executar algoritmos avançados, incluindo inteligência artificial embarcada, controle em tempo real e processamento digital de sinais.

O grande diferencial tecnológico do STM32V8 está no uso de um processo de fabricação em 18 nm FD-SOI (Fully Depleted Silicon On Insulator), aliado à integração de memória não volátil do tipo PCM (Phase-Change Memory) diretamente no chip. Essa combinação permite à ST superar limitações clássicas dos microcontroladores baseados em Flash tradicional, como latência de acesso à memória, consumo energético elevado durante escrita e restrições de escalabilidade em nós tecnológicos mais avançados.

No núcleo computacional, o STM32V8 é baseado no Arm Cortex-M85, atualmente o núcleo mais poderoso da família Cortex-M. Esse núcleo oferece suporte nativo a extensões Helium (M-Profile Vector Extension) para aceleração de DSP (Processamento Digital de Sinais) e workloads de machine learning, além de um pipeline mais profundo e recursos avançados de predição e paralelismo interno. Com frequências de operação significativamente mais altas que gerações anteriores, o STM32V8 se posiciona como um microcontrolador que começa a ocupar o espaço tradicionalmente reservado a microprocessadores de entrada, porém mantendo as vantagens de um MCU: determinismo, baixo consumo e integração periférica.

Do ponto de vista prático, a ST posiciona o STM32V8 para aplicações como controle industrial avançado, robótica, automação predial e fabril, dispositivos médicos, edge AI, sensoriamento inteligente e sistemas ciberfísicos. O objetivo é permitir que arquiteturas antes dependentes de SoCs com Linux ou coprocessadores externos possam ser implementadas em um único microcontrolador, reduzindo custo, consumo, complexidade de software e requisitos de certificação.

Essa nova família não substitui as linhas STM32 já consolidadas (como STM32F, G, H ou U), mas inaugura uma nova classe de MCU dentro do portfólio da ST, voltada explicitamente para aplicações que exigem o máximo desempenho possível dentro do ecossistema Cortex-M. Nas próximas seções, serão detalhados os pilares tecnológicos do STM32V8, começando pela sua arquitetura de fabricação e sistema de memória, e posteriormente avançando para núcleo, periféricos, segurança e uma comparação técnica objetiva com o Renesas RA8M1.

Seção 2 – Tecnologia de Fabricação do STM32V8: 18 nm FD-SOI e Memória PCM

Um dos aspectos mais disruptivos do STM32V8 não está apenas no núcleo Cortex-M85, mas principalmente na tecnologia de fabricação adotada pela STMicroelectronics. Pela primeira vez em microcontroladores de uso geral, a ST emprega um processo 18 nm FD-SOI (Fully Depleted Silicon On Insulator) combinado com memória não volátil do tipo PCM (Phase-Change Memory) integrada no próprio chip. Essa escolha tem implicações diretas em desempenho, consumo, confiabilidade e escalabilidade tecnológica.

A tecnologia FD-SOI difere significativamente do CMOS convencional utilizado em processos mais antigos (40 nm, 65 nm, 90 nm). No FD-SOI, o transistor é construído sobre uma camada isolante extremamente fina, o que reduz drasticamente correntes parasitas, melhora o controle eletrostático do canal e diminui a variabilidade dos transistores. Na prática, isso se traduz em menor consumo dinâmico e estático, maior frequência de operação e melhor comportamento térmico, fatores críticos para sistemas embarcados que operam 24/7 ou em ambientes industriais severos.

Outro benefício importante do FD-SOI é a possibilidade de body biasing dinâmico, técnica que permite ajustar o limiar de tensão dos transistores por software ou hardware. Isso dá ao projetista a capacidade de priorizar desempenho ou eficiência energética em tempo real, algo particularmente relevante em aplicações que alternam entre modos de processamento intenso e estados de baixo consumo. Em um microcontrolador de alto desempenho como o STM32V8, esse recurso amplia significativamente a flexibilidade arquitetural do sistema.

Complementando o processo de 18 nm, a ST substituiu a Flash tradicional por memória PCM (Phase-Change Memory). Diferente da Flash, a PCM não depende de tunelamento de elétrons através de óxidos finos, o que elimina vários gargalos clássicos: latência elevada de leitura, alto consumo durante escrita e desgaste acelerado com ciclos de programação/apagamento. A PCM permite leituras praticamente tão rápidas quanto SRAM, com maior densidade e excelente retenção de dados, mesmo em temperaturas elevadas.

Do ponto de vista prático de firmware, a presença da PCM impacta diretamente a forma como o código é executado. O STM32V8 consegue operar em execução direta da memória não volátil (XIP – Execute In Place) sem as penalidades comuns da Flash, reduzindo ou até eliminando a necessidade de copiar rotinas críticas para RAM. Isso simplifica o linker script, reduz o uso de SRAM e melhora o determinismo temporal — um ponto fundamental para RTOS, controle em tempo real e aplicações safety-critical.

Além disso, a PCM é naturalmente mais adequada a nós tecnológicos avançados, o que garante longevidade à família STM32V8. Enquanto a Flash enfrenta sérias dificuldades de escalabilidade abaixo de 28 nm, a PCM se mantém viável em processos ainda menores, preparando o caminho para futuras evoluções da linha sem rupturas arquiteturais. Para desenvolvedores e fabricantes de equipamentos, isso significa maior segurança de investimento e continuidade de plataforma.

Na próxima seção, entraremos no coração computacional do STM32V8, analisando em detalhes o núcleo Arm Cortex-M85, suas extensões vetoriais, impacto prático em DSP e inteligência artificial embarcada, e como isso redefine o limite do que se espera de um microcontrolador.

Núcleo Arm Cortex-M85 no STM32V8: Desempenho, DSP e Inteligência Artificial Embarcada

No centro do STM32V8 está o Arm Cortex-M85, atualmente o núcleo mais avançado da família Cortex-M. Sua adoção não representa apenas um incremento incremental de desempenho, mas sim uma mudança de patamar naquilo que é possível executar em um microcontrolador sem recorrer a microprocessadores ou aceleradores externos. A ST posiciona o STM32V8 como uma plataforma capaz de consolidar controle em tempo real, processamento de sinais e inferência de modelos de inteligência artificial em um único dispositivo.

O Cortex-M85 introduz um pipeline mais profundo e otimizado em relação a núcleos anteriores como o Cortex-M7 ou M33, permitindo frequências de operação significativamente mais altas. No contexto do STM32V8, isso se traduz em um MCU capaz de executar centenas de milhões de instruções por segundo, mantendo características fundamentais de sistemas embarcados, como determinismo temporal, interrupções de baixa latência e execução previsível, essenciais para aplicações industriais, automotivas e médicas.

Um dos principais diferenciais técnicos do Cortex-M85 é o suporte nativo às extensões Helium, também conhecidas como M-Profile Vector Extension (MVE). Essas extensões introduzem um conjunto de instruções vetoriais SIMD (Single Instruction, Multiple Data), permitindo que operações matemáticas sejam executadas em paralelo sobre múltiplos dados. Na prática, isso acelera de forma expressiva algoritmos de DSP, como filtros FIR e IIR, FFTs, convoluções, correlação e operações matriciais, amplamente utilizadas em controle, áudio, vibração, sensores e comunicações industriais.

No campo da inteligência artificial embarcada, o impacto é ainda mais relevante. O Cortex-M85 foi projetado para executar inferência de redes neurais leves diretamente no MCU, especialmente modelos de machine learning para edge computing, como classificadores, detectores de padrões e modelos de regressão. Quando combinado com bibliotecas otimizadas como CMSIS-DSP e CMSIS-NN, o STM32V8 passa a executar modelos treinados em frameworks como TensorFlow Lite Micro com desempenho antes restrito a SoCs mais complexos.

Do ponto de vista prático de desenvolvimento, isso significa que tarefas como detecção de anomalias, classificação de sinais, reconhecimento de padrões em sensores, monitoramento preditivo e processamento inteligente de dados podem ser implementadas diretamente no microcontrolador, sem dependência de sistemas operacionais complexos ou unidades externas de processamento. Além de reduzir consumo e custo, essa abordagem melhora a confiabilidade do sistema e reduz latências críticas.

Outro aspecto importante do Cortex-M85 é o avanço nos mecanismos de segurança e isolamento, especialmente quando combinado com arquiteturas compatíveis com TrustZone para Cortex-M. Embora o foco principal do STM32V8 seja desempenho, a presença de recursos modernos de proteção de memória, execução segura e separação de contextos torna o dispositivo adequado a aplicações conectadas, onde segurança cibernética é um requisito básico e não opcional.

Em síntese, o núcleo Cortex-M85 transforma o STM32V8 em um microcontrolador que atua como uma plataforma computacional completa, capaz de unificar controle, processamento de sinais e inteligência artificial. Na próxima seção, será analisada a arquitetura de memória e subsistema de interconexão do STM32V8, explorando como a combinação de PCM, SRAM e barramentos internos sustenta esse nível de desempenho de forma determinística e eficiente.

Arquitetura de Memória e Execução no STM32V8

O desempenho elevado do STM32V8 não é resultado apenas do núcleo Cortex-M85 ou do processo de fabricação em 18 nm, mas da forma como a arquitetura de memória foi projetada para sustentar cargas computacionais intensas com previsibilidade temporal. A ST adotou uma abordagem que combina memória PCM de alta velocidade, SRAM interna otimizada e um subsistema de barramentos de alta largura de banda, criando uma base sólida para aplicações em tempo real, DSP e inteligência artificial embarcada.

A memória PCM (Phase-Change Memory) atua como principal memória não volátil do sistema, substituindo completamente a Flash tradicional. Diferente da Flash, cujo acesso pode introduzir estados de espera (wait states) em altas frequências, a PCM oferece latência significativamente menor e mais previsível, permitindo que o núcleo execute código diretamente da memória não volátil com impacto mínimo no desempenho. Isso reduz a necessidade de técnicas clássicas, como cópia de código crítico para RAM, simplificando o projeto de firmware e melhorando o determinismo.

A SRAM interna complementa a PCM, sendo utilizada para dados, pilhas, heaps, buffers de comunicação e estruturas temporárias exigidas por algoritmos de DSP e IA. No STM32V8, essa SRAM é distribuída de forma estratégica no mapa de memória, permitindo acessos paralelos e reduzindo contenções no barramento. Essa organização é particularmente importante quando múltiplos mestres — como o núcleo, DMA e aceleradores internos — competem por acesso à memória.

O subsistema de interconexão interna do STM32V8 foi projetado para acompanhar o aumento de desempenho do núcleo. Barramentos de alta velocidade interligam o Cortex-M85 às memórias e periféricos, garantindo baixa latência em acessos críticos e previsibilidade temporal. Para aplicações em tempo real, essa previsibilidade é tão importante quanto a velocidade bruta, pois garante que interrupções, tarefas de RTOS e rotinas de controle cumpram seus prazos de execução.

Do ponto de vista prático, essa arquitetura favorece fortemente o uso de RTOS como FreeRTOS ou Zephyr, permitindo que múltiplas tarefas executem algoritmos complexos sem interferências imprevisíveis. Em sistemas de controle avançado, por exemplo, é possível isolar tarefas de aquisição de sensores, processamento vetorial e comunicação, mantendo comportamento determinístico mesmo sob carga elevada.

Outro ponto relevante é o impacto dessa arquitetura na eficiência energética. A menor latência da PCM reduz o tempo total de execução das instruções, permitindo que o microcontrolador entre mais rapidamente em estados de baixo consumo. Aliado aos recursos do FD-SOI, como body biasing dinâmico, o STM32V8 consegue equilibrar alto desempenho com consumo otimizado, algo essencial em aplicações industriais e embarcadas que operam continuamente.

Em resumo, a arquitetura de memória do STM32V8 foi concebida para remover gargalos históricos dos microcontroladores de alto desempenho, oferecendo uma plataforma onde execução direta da memória, acesso previsível e alto paralelismo são características intrínsecas. Na próxima seção, o foco será a integração de periféricos, interfaces e capacidades de sistema, analisando como o STM32V8 se posiciona em aplicações reais de automação, controle e edge computing.

Periféricos, Interfaces e Aplicações Práticas do STM32V8

Além do avanço significativo em núcleo, processo de fabricação e arquitetura de memória, o STM32V8 foi concebido como um microcontrolador altamente integrado, capaz de atender sistemas complexos sem a necessidade de circuitos externos adicionais. A ST mantém a filosofia histórica da família STM32: oferecer um ecossistema robusto de periféricos, com forte integração a ferramentas de software e suporte de longo prazo, agora elevado a um novo patamar de desempenho.

Embora a publicação oficial foque principalmente nos avanços tecnológicos de processo e memória, o posicionamento do STM32V8 indica claramente a presença de um conjunto completo de periféricos de alto desempenho, incluindo temporizadores avançados, interfaces de comunicação industriais e subsistemas de conversão analógica. Esses recursos são essenciais para aplicações que combinam controle em tempo real, aquisição de sinais e processamento intensivo em um único dispositivo.

No contexto de controle e automação, temporizadores de alta resolução e baixo jitter permitem a implementação de controle de motores, conversores de potência, robótica e sistemas mecatrônicos com precisão elevada. A capacidade de executar algoritmos complexos diretamente no MCU possibilita a adoção de técnicas mais sofisticadas, como controle preditivo, observadores de estado e filtragem adaptativa, sem comprometer os requisitos temporais do sistema.

As interfaces de comunicação desempenham um papel central no posicionamento do STM32V8 em aplicações modernas. Protocolos seriais de alta velocidade, combinados com suporte a comunicação determinística, tornam o dispositivo adequado para redes industriais, sistemas distribuídos e edge computing. Em aplicações conectadas, o alto desempenho do núcleo Cortex-M85 permite que pilhas de comunicação, criptografia e segurança sejam executadas em paralelo com tarefas de controle e processamento de sinais.

Um aspecto particularmente relevante é a viabilidade prática de consolidar múltiplas funções em um único microcontrolador. Em projetos tradicionais, seria comum dividir responsabilidades entre um MCU de controle e um processador dedicado a processamento de sinais ou inferência de IA. Com o STM32V8, essa separação se torna desnecessária em muitos casos, reduzindo custo de hardware, consumo energético, complexidade de software e pontos potenciais de falha.

Do ponto de vista de desenvolvimento, o STM32V8 se beneficia diretamente do ecossistema já consolidado da ST, incluindo STM32Cube, bibliotecas HAL e LL, suporte a RTOS, além de integração com ferramentas de depuração e profiling. Isso reduz significativamente a curva de aprendizado, permitindo que equipes que já dominam a família STM32 migrem para o STM32V8 sem ruptura conceitual, mesmo diante de uma arquitetura significativamente mais avançada.

Em aplicações práticas, o STM32V8 se posiciona como uma plataforma ideal para manutenção preditiva, monitoramento inteligente, processamento de sinais vibroacústicos, edge AI industrial, instrumentação avançada e sistemas ciberfísicos. A capacidade de executar algoritmos complexos localmente, com baixa latência e alto grau de determinismo, atende diretamente às demandas atuais da Indústria 4.0 e de sistemas embarcados inteligentes.

Na próxima seção, será apresentada uma comparação técnica objetiva entre o STM32V8 e o Renesas RA8M1, destacando semelhanças, diferenças arquiteturais e cenários em que cada plataforma se mostra mais adequada.

Seção 6 – Comparação Técnica: STM32V8 versus Renesas RA8M1

A comparação entre o STM32V8, da STMicroelectronics, e o Renesas RA8M1 é particularmente relevante porque ambos são baseados no núcleo Arm Cortex-M85 e se posicionam no segmento de microcontroladores de altíssimo desempenho. Apesar dessa similaridade fundamental, as duas plataformas adotam estratégias arquiteturais distintas, refletindo visões diferentes sobre escalabilidade, memória, eficiência energética e foco de aplicação.

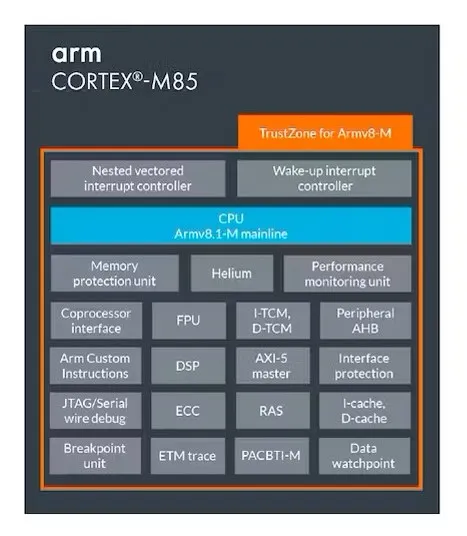

Do ponto de vista de núcleo e capacidade computacional, ambos utilizam o Cortex-M85 com suporte às extensões Helium (MVE), o que garante excelente desempenho em DSP e workloads de machine learning. No entanto, o STM32V8 se beneficia diretamente do processo de fabricação em 18 nm FD-SOI, permitindo frequências mais elevadas e melhor controle de consumo dinâmico em comparação ao RA8M1, que é fabricado em um processo CMOS mais convencional. Na prática, isso favorece o STM32V8 em aplicações que exigem desempenho sustentado com controle térmico rigoroso.

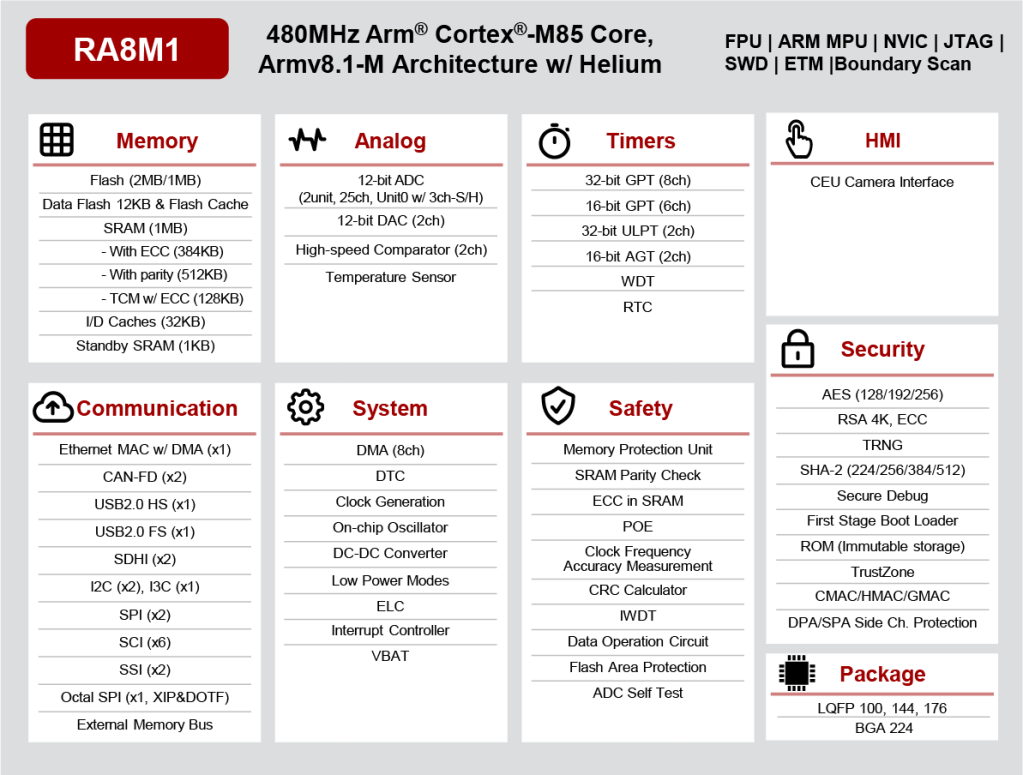

A diferença mais marcante entre as duas plataformas está no sistema de memória não volátil. O Renesas RA8M1 utiliza Flash embutida tradicional, complementada por uma quantidade significativa de SRAM. Essa abordagem é madura, amplamente conhecida e bem suportada por ferramentas, mas impõe limitações de latência e escalabilidade em altas frequências. O STM32V8, por outro lado, elimina a Flash e adota memória PCM, oferecendo menor latência de acesso, maior previsibilidade temporal e melhor adequação a nós tecnológicos avançados. Para aplicações em tempo real estrito, essa diferença é particularmente relevante.

Em termos de arquitetura de execução, o STM32V8 apresenta vantagens claras na execução direta da memória não volátil (XIP) sem penalidades significativas, enquanto o RA8M1 pode exigir estratégias adicionais, como cache ou cópia seletiva de código para RAM, em aplicações mais exigentes. Isso impacta diretamente a complexidade do firmware e o esforço de otimização por parte do desenvolvedor.

No campo da eficiência energética, ambos os dispositivos são projetados para aplicações embarcadas modernas, mas o uso de FD-SOI no STM32V8 introduz recursos adicionais, como body biasing dinâmico, que permitem ajustes finos entre desempenho e consumo em tempo de execução. O RA8M1 mantém uma abordagem mais tradicional, eficiente e confiável, porém com menor flexibilidade nesse aspecto específico.

Do ponto de vista de ecossistema e maturidade, o RA8M1 se beneficia da forte integração com o Renesas Flexible Software Package (FSP), oferecendo uma pilha de software bem estruturada e voltada para aplicações industriais e comerciais. O STM32V8, por sua vez, herda o vasto ecossistema STM32Cube, amplamente difundido, com suporte consolidado a RTOS, middleware e ferramentas de desenvolvimento, o que pode representar uma vantagem estratégica para equipes já familiarizadas com o universo STM32.

Em síntese, o Renesas RA8M1 se apresenta como uma plataforma robusta, madura e altamente capaz para aplicações industriais de alto desempenho, enquanto o STM32V8 avança além, explorando novas tecnologias de fabricação e memória para atingir um nível superior de desempenho, previsibilidade e escalabilidade futura. A escolha entre as duas soluções dependerá diretamente dos requisitos do projeto, especialmente no que se refere a latência, consumo, longevidade tecnológica e complexidade de software aceitável.

Na próxima e última seção, será apresentada a conclusão do artigo, seguida da lista de fontes utilizadas, conforme solicitado.

Seção 7 – Conclusão e Fontes

Conclusão

O STM32V8 representa um marco importante na evolução dos microcontroladores, não apenas dentro do portfólio da STMicroelectronics, mas no mercado de sistemas embarcados como um todo. Ao combinar o núcleo Arm Cortex-M85 com um processo de fabricação avançado em 18 nm FD-SOI e a adoção inédita de memória PCM, a ST redefine os limites tradicionais entre microcontroladores e microprocessadores de entrada. Essa abordagem permite alcançar níveis de desempenho, eficiência energética e previsibilidade temporal que antes exigiam arquiteturas mais complexas.

Do ponto de vista técnico, o STM32V8 se destaca pela execução eficiente de DSP e inteligência artificial embarcada, suportada por extensões vetoriais Helium e por uma arquitetura de memória capaz de sustentar altas taxas de processamento sem os gargalos clássicos da Flash. Para o desenvolvedor, isso se traduz em projetos mais simples, com menor necessidade de otimizações manuais, cópias de código para RAM ou uso de dispositivos auxiliares.

Na comparação com o Renesas RA8M1, fica evidente que ambas as plataformas ocupam o topo do segmento Cortex-M. Entretanto, o STM32V8 adota uma postura mais agressiva em termos de inovação tecnológica, priorizando escalabilidade futura, menor latência e maior flexibilidade energética. Já o RA8M1 se posiciona como uma solução madura, robusta e alinhada a arquiteturas tradicionais, o que pode ser uma vantagem em projetos que valorizam estabilidade e continuidade de design.

Em aplicações práticas, o STM32V8 surge como uma plataforma especialmente atraente para automação industrial avançada, edge AI, manutenção preditiva, instrumentação inteligente, robótica e sistemas ciberfísicos, onde alto desempenho, determinismo e integração são requisitos fundamentais. Seu lançamento sinaliza uma tendência clara: o futuro dos microcontroladores passa pela convergência entre computação intensiva, eficiência energética e inteligência embarcada.

Fontes Utilizadas

1. STMicroelectronics – Press Release
   ST unveils STM32V8 microcontroller with embedded phase-change memory on 18nm FD-SOI technology
   Disponível em:
   https://newsroom.st.com/media-center/press-item.html/p4733.html
2. Renesas Electronics – RA8M1 Product Page
   RA8M1 – 480 MHz Arm Cortex-M85 MCU
   Disponível em:
   https://www.renesas.com/en/products/ra8m1

The post STM32V8: o novo microcontrolador da ST com Cortex-M85, PCM e tecnologia 18 nm FD-SOI first appeared on MCU & FPGA.

Em microcontroladores AVR e PIC, o termo fuse bits refere-se a configurações permanentes que controlam parâmetros do chip, como fontes de clock e mecanismos de proteção.
Nos STM32, o equivalente funcional são os Option Bytes, valores gravados em áreas especiais da Flash ou do Flash System Memory, usados para definir comportamento de boot, níveis de proteção, watchdog, brown-out e recursos de segurança.

Embora não sejam chamados literalmente de fuse bits, sua função é idêntica:
configurar parametrização estrutural e segurança do firmware, alterando características que o software comum não pode modificar livremente.

Essas opções são fundamentais em projetos profissionais porque permitem:

• proteger a propriedade intelectual do firmware,
• impedir gravações não autorizadas,
• definir mecanismos de boot seguro,
• reforçar a confiabilidade do sistema.

2. Estrutura dos Option Bytes nos STM32

Os Option Bytes variam levemente entre famílias (F1, F4, G0, L0, H7 etc.), mas a estrutura típica inclui:

2.1 RDP – Readout Protection Level (Proteção de Leitura)

Controla a proteção contra cópia do firmware.

Uso:
Aplicado em produtos comerciais onde há risco de pirataria. A maior parte dos fabricantes usa Level 1.

2.2 BOR – Brown-Out Reset (Níveis de Reset por Queda de Tensão)

Configura o limite de tensão abaixo do qual o MCU deve reiniciar para evitar corrupção.

Níveis típicos: OFF, 2.1V, 2.4V, 2.7V.

Função:
Evita operação instável quando a fonte cai momentaneamente.

2.3 nBOOT0, nBOOT1 e BOOT_LOCK

Controlam a lógica de boot:

• nBOOT0 / nBOOT1: Selecionam se o MCU irá iniciar pela Flash, SRAM ou System Memory (bootloader da ST).
• BOOT_LOCK: Impede alterações nos bits de boot para fortalecer a segurança.

Uso comum:
Permitir que o dispositivo inicialize sempre pela Flash e não aceite boot por RAM para evitar ataques.

2.4 WWDG_SW e IWDG_SW (Watchdog em Hardware ou Software)

Determinam se o watchdog é controlado:

• por software, ou
• apenas por hardware, impedindo que o firmware o desative.

Uso:
Aplicado em sistemas críticos onde segurança funcional exige watchdog sempre ativo.

2.5 IWDG_STOP e IWDG_STDBY

Definem se o Independent Watchdog deve continuar funcionando nos modos:

• STOP
• STANDBY

Uso:
Sistemas que não podem “congelar” a supervisão durante redução de consumo.

2.6 nRST_STOP e nRST_STDBY

Controlam se a saída de reset deve ser acionada ao sair de STOP/STANDBY.

2.7 PCROP (Proprietary Code Protection)

Protege áreas específicas da Flash contra:

• leitura externa,
• escrita,
• apagamento.

Uso:
Indicado quando há uma “biblioteca” proprietária dentro do firmware.

2.8 Security Bit / TZEN (em MCUs com TrustZone)

Em STM32L5, U5 e H5:

• TZEN = TrustZone Enable
  Ativa a arquitetura segura (Secure/Non-Secure).

Uso:
Gerenciamento de zonas seguras, criptografia, updates protegidos.

3. Ferramentas para Configuração dos Option Bytes

3.1 STM32CubeProgrammer (Método Oficial)

Ferramenta gráfica da ST que permite:

• ler Option Bytes,
• alterar valores,
• editar níveis de RDP,
• configurar BOR, watchdog, PCROP, TrustZone,
• gravar firmware via SWD, JTAG, UART, USB DFU.

Interface intuitiva com abas dedicadas a cada Option Byte.

3.2 ST-Link Utility (antiga, mas ainda usada)

Ferramenta clássica para MCUs STM32F e STM32L.
Permite edição direta dos Option Bytes com rapidez.

4. Gravando o Firmware e Option Bytes via st-flash (CLI)

A ferramenta st-flash, parte do pacote stlink, permite gravação via linha de comando.

4.1 Gravando firmware

st-flash write firmware.bin 0x08000000

st-flash write firmware.bin 0x08000000

4.2 Lendo Option Bytes

st-flash read option_bytes.bin 0x1FFF7800 256

st-flash read option_bytes.bin 0x1FFF7800 256

4.3 Gravando Option Bytes

Os Option Bytes ficam em endereços especiais dependendo da família.
Após atualizar os OBs, o chip reinicia automaticamente, aplicando as novas configurações.

st-flash também informa erros comuns como:

• tentativa de gravar OBs protegidos,
• violação de RDP,
• incompatibilidade com certos níveis de segurança.

5. Considerações de Segurança e Boas Práticas

1. Nunca aplique RDP Level 2 antes dos testes finais.
   É irreversível.
2. Ative BOR em sistemas alimentados por baterias ou fontes ruidosas.
3. Habilite watchdog por hardware em sistemas críticos.
4. Use PCROP para proteger bibliotecas ou algoritmos proprietários.
5. Em MCUs com TrustZone, habilite TZEN apenas com particionamento seguro já definido.
6. Documente todos os Option Bytes usados no projeto.
   Isso evita perda de configurações em futuras versões.

6. Conclusão

O sistema de “fuse bits”, representado pelos Option Bytes, é um dos pilares de segurança e parametrização nos microcontroladores STM32. Ele define desde o comportamento básico de boot até proteções avançadas como RDP, PCROP e TrustZone.
A correta configuração desses parâmetros, aliada a ferramentas como STM32CubeProgrammer, ST-Link Utility e st-flash, garante firmware seguro, protegido contra cópia, e aumenta a confiabilidade do sistema embarcado.
