DAC Delta-Sigma (ΣΔ DAC)
Até agora discutimos principalmente os conversores analógico-digitais Delta-Sigma. Entretanto, a mesma filosofia pode ser aplicada no sentido inverso, criando conversores digital-analógicos extremamente eficientes.
Os DACs Delta-Sigma revolucionaram o áudio digital moderno porque permitiram atingir:
- altíssima faixa dinâmica
- excelente linearidade
- baixo custo
- reduzida sensibilidade a imperfeições analógicas
Hoje praticamente todo equipamento de áudio moderno utiliza DACs Sigma-Delta:
- smartphones
- interfaces USB
- players digitais
- TVs
- placas de som
- receivers
- mixers digitais
Diferença entre DAC Tradicional e Sigma-Delta
Nos DACs tradicionais, como R-2R Ladder, cada bit precisa possuir peso analógico extremamente preciso.
Por exemplo:
| Bit | Peso |
|---|---|
| MSB | 1/2 escala |
| próximo | 1/4 |
| próximo | 1/8 |
Pequenos erros resistivos produzem:
- não linearidade
- distorção
- glitches
Conforme a resolução cresce:
- matching analógico torna-se extremamente difícil
Estratégia do DAC Sigma-Delta
O DAC Sigma-Delta evita isso.
Ele converte o sinal digital em:
- um bitstream de alta frequência
- normalmente 1 bit ou poucos bits
Depois utiliza:
- filtragem analógica simples
para recuperar o sinal.

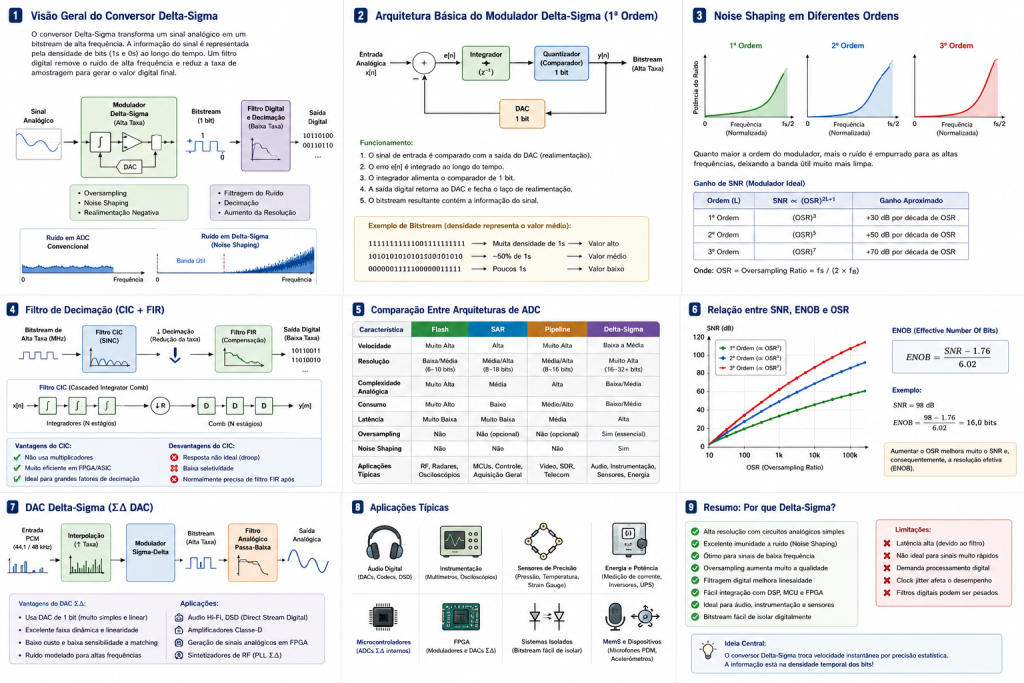

Estrutura Básica
A cadeia típica é:
Entrada PCM →
Interpolador →
Modulador ΣΔ →
Bitstream →
Filtro analógico →
Saída analógica
PCM e Oversampling
O sinal PCM original pode estar em:
- 44,1 kHz
- 48 kHz
- 96 kHz
Mas o modulador trabalha em frequências muito maiores.
Por exemplo:
44,1 kHz → 2,8 MHz
Isso é feito pelo interpolador digital.
Interpolação Digital
A interpolação aumenta artificialmente a taxa de amostragem.
Ela insere novas amostras calculadas matematicamente.
O objetivo é:
- afastar imagens espectrais
- facilitar filtragem analógica
- melhorar desempenho do noise shaping
Modulador Sigma-Delta no DAC
Após a interpolação, o modulador Sigma-Delta converte o sinal multi-bit em:
- 1 bit
- ou poucos bits
O mesmo conceito matemático aparece novamente:
- o ruído de quantização é empurrado para altas frequências.
Saída de 1 Bit
No caso clássico:
1 → tensão positiva
0 → tensão negativa
A densidade temporal dos bits representa o valor médio do sinal.
Filtro Analógico de Saída
Como o bitstream contém enorme energia em altas frequências, utiliza-se um filtro passa-baixa analógico.
Esse filtro remove:
- ruído modelado
- componentes ultrassônicas
restando apenas o sinal desejado.
Grande Vantagem do DAC Sigma-Delta
O DAC final pode ser extremamente simples.
Num DAC de 1 bit ideal:
- só existem dois níveis
- linearidade diferencial perfeita
Isso elimina diversos problemas clássicos de DACs R-2R.
Relação com PWM
O DAC Sigma-Delta possui enorme semelhança conceitual com PWM.
Porém existe uma diferença importante.
PWM Tradicional
No PWM:
- frequência fixa
- largura variável
Isso cria:
- harmônicas discretas fortes
- energia concentrada
Sigma-Delta
No Sigma-Delta:
- largura fixa
- densidade variável
O espectro tende a espalhar mais a energia.
Isso reduz:
- tons espúrios
- distorções audíveis
- harmônicas específicas
Classe D e Sigma-Delta
Amplificadores Classe D modernos frequentemente usam técnicas derivadas de Sigma-Delta.
O sinal de áudio é convertido em:
- PWM
- PDM
- modulação híbrida
e depois filtrado pela própria saída LC do amplificador.
DSD (Direct Stream Digital)
Um dos formatos mais famosos relacionados ao Sigma-Delta é o DSD.
O que é DSD?
DSD significa:
Direct Stream Digital.
Ele utiliza:
- fluxo de 1 bit
- altíssima frequência
tipicamente:
2.8224\ MHz
que corresponde a:
64 × 44,1 kHz
Filosofia do DSD
O DSD abandona o conceito tradicional PCM multi-bit.
Em vez disso:
- toda informação é armazenada como densidade de pulsos 1 bit.
Isso é literalmente um fluxo Sigma-Delta armazenado.
SACD
O formato DSD ficou famoso através do:
- SACD (Super Audio CD)
desenvolvido por:
- Sony
- Philips
Vantagens do DSD
O DSD simplifica enormemente o DAC.
Teoricamente:
- basta um filtro passa-baixa analógico.
Problemas do DSD
Entretanto surgem problemas sérios.
Muito ruído ultrassônico
O noise shaping empurra enorme quantidade de ruído para altas frequências.
Edição complexa
Processar áudio diretamente em DSD é difícil.
Por isso muitos sistemas convertem internamente para PCM.
Estabilidade e filtragem
Filtros analógicos tornam-se críticos.
DACs Multi-Bit Sigma-Delta
DACs modernos frequentemente usam:
- 3 bits
- 5 bits
- mais
internamente.
Isso melhora:
- estabilidade
- faixa dinâmica
- desempenho espectral
Mas novamente surge o problema:
o DAC interno precisa ser extremamente linear.
DEM (Dynamic Element Matching)
Para resolver isso, DACs modernos usam técnicas como:
Dynamic Element Matching.
A ideia é alternar dinamicamente elementos físicos internos para:
- distribuir erros
- evitar distorções sistemáticas
Sigma-Delta em RF
Conceitos Sigma-Delta também aparecem em RF.
Especialmente em:
- PLLs fracionários
- sintetizadores de frequência
- transmissores digitais
PLL Fractional-N Sigma-Delta
PLLs Sigma-Delta permitem divisões fracionárias extremamente precisas.
O modulador Sigma-Delta espalha o erro espectral da divisão.
Isso reduz:
- spurs
- tons espectrais
- jitter determinístico
Sigma-Delta e CMOS Moderno
A arquitetura Sigma-Delta tornou-se dominante porque combina perfeitamente com CMOS moderno.
Ela reduz dependência de:
- precisão analógica absoluta
- matching perfeito
- componentes passivos gigantes
e transfere complexidade para:
- DSP
- lógica digital
- filtragem matemática
Esse casamento entre:
- matemática
- estatística
- controle
- DSP
- eletrônica analógica
é justamente o que tornou os conversores Sigma-Delta uma das arquiteturas mais importantes da eletrônica contemporânea.
