Introdução
Projetar uma placa de circuito impresso (PCB – Printed Circuit Board) para o ESP32 não é apenas uma tarefa de roteamento elétrico; trata-se de um exercício de engenharia eletromagnética. O ESP32 integra Wi-Fi 2.4 GHz, Bluetooth e um núcleo digital de alta frequência no mesmo encapsulamento. Isso significa que ruído, integridade de sinal, impedância controlada, aterramento e layout físico influenciam diretamente no desempenho de RF, estabilidade do sistema e conformidade regulatória.
O guia oficial da Espressif Systems estabelece recomendações claras para layout, empilhamento de camadas, posicionamento de componentes, projeto da antena e roteamento de sinais críticos. Essas diretrizes não são opcionais quando se busca robustez industrial: ignorá-las pode resultar em perda de alcance Wi-Fi, instabilidade de boot, resets aleatórios e falhas de certificação.
Neste artigo, vamos explorar de forma didática as principais diretivas de fabricação e layout para PCBs com o ESP32. Cada seção será apresentada separadamente para análise e aprovação antes de avançarmos.
Estrutura da PCB e Plano de Terra (Ground Plane)
Um dos pontos mais enfatizados nas recomendações da Espressif é a presença de um plano de terra contínuo e de baixa impedância. Em projetos com RF, o plano de terra não é apenas referência elétrica — ele é parte integrante do sistema de transmissão da antena.

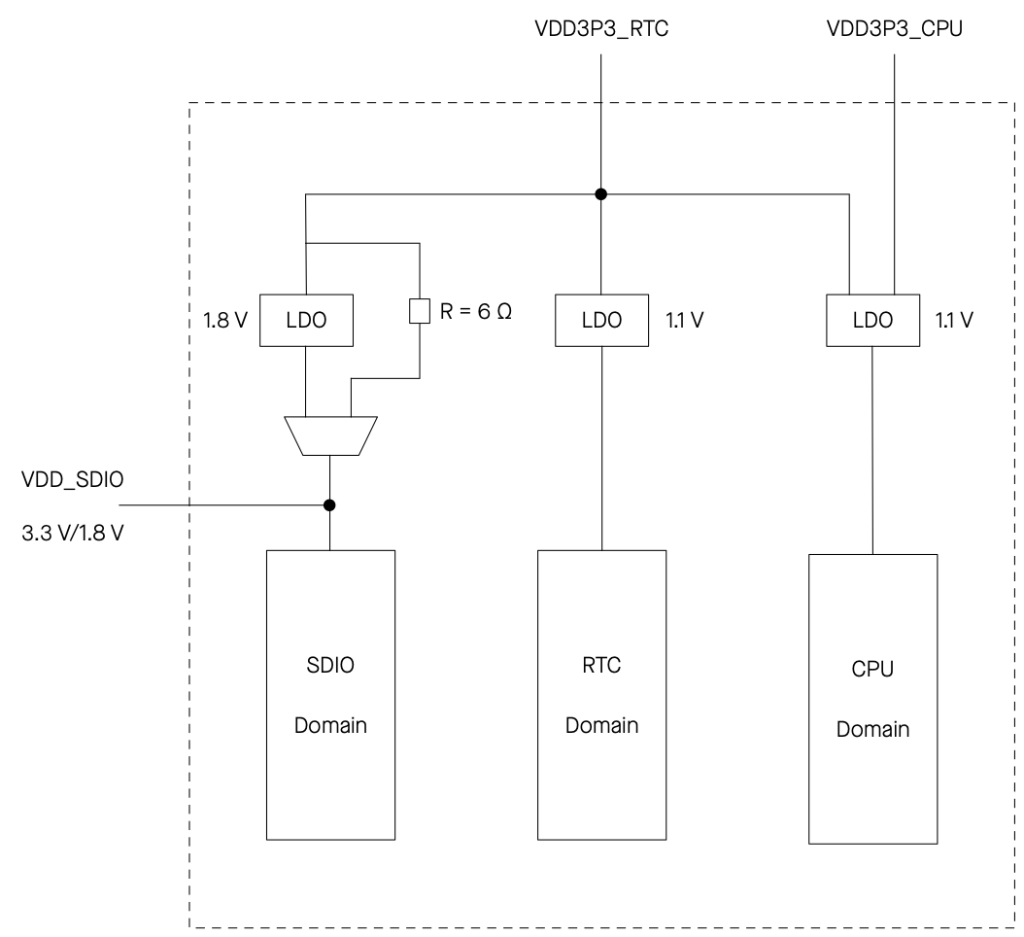

O ESP32 deve ser montado sobre uma PCB que possua, preferencialmente, pelo menos quatro camadas: uma camada superior para sinais e componentes, uma camada interna dedicada a GND (terra), outra para alimentação (3.3 V), e uma camada inferior para sinais adicionais. O uso de uma camada dedicada exclusivamente ao plano de terra reduz a impedância de retorno de corrente e minimiza EMI (Interferência Eletromagnética).
O plano de terra deve ser contínuo, sem cortes ou ilhas sob o chip. Interrupções no plano criam trajetórias de retorno imprevisíveis, aumentando ruído e podendo degradar o desempenho de RF. Especialmente sob o módulo com antena integrada, o aterramento deve seguir rigorosamente as recomendações de keep-out da região da antena.
Outro ponto crítico é o uso de vias de costura (stitching vias) conectando planos de terra entre camadas. Essas vias reduzem indutância parasita e melhoram o comportamento de alta frequência, especialmente próximo ao circuito de RF e ao cristal.
Em termos práticos de fabricação, isso implica:
- Controle rigoroso da espessura dielétrica entre camadas
- Boa qualidade de laminação para manter integridade do plano
- Vias metalizadas com baixa resistência
A ausência dessas práticas pode resultar em degradação do sinal de 2.4 GHz, que opera com comprimentos de onda da ordem de centímetros — portanto, pequenas descontinuidades físicas já são eletricamente relevantes.
