Roteamento de Alimentação, Desacoplamento e Integridade de Energia
O ESP32 é um dispositivo digital de alta integração que consome corrente de forma altamente dinâmica, especialmente durante transmissões Wi-Fi. Em picos de RF, o consumo pode ultrapassar 300 mA por curtos intervalos de tempo. Isso significa que a rede de alimentação não pode ser tratada como um simples fornecimento de 3,3 V — ela deve ser projetada como um sistema de distribuição de energia de baixa impedância em alta frequência.
A recomendação central é que o regulador de 3,3 V esteja fisicamente próximo ao ESP32 e que a trilha de alimentação seja curta, larga e conectada preferencialmente a um plano dedicado. Trilhas longas e estreitas aumentam a resistência e a indutância parasita, provocando queda de tensão nos picos de transmissão. O sintoma clássico é reset aleatório durante tentativa de conexão Wi-Fi.
O desacoplamento deve ser feito com múltiplos capacitores cerâmicos de valores diferentes, posicionados o mais próximo possível dos pinos de alimentação do chip. Capacitores típicos incluem 0,1 µF para alta frequência e 10 µF para estabilização de baixa frequência. O posicionamento físico é mais importante que o valor nominal isoladamente: o capacitor deve estar entre o pino VDD e o plano de GND com o menor loop possível. O loop formado por VDD → capacitor → GND → chip precisa ser minimizado para reduzir indutância.
Outro ponto enfatizado nas diretrizes é evitar compartilhamento de trilhas finas para múltiplos domínios de corrente. A alimentação do ESP32 não deve dividir caminho estreito com motores, LEDs de potência ou conversores chaveados. Em projetos industriais, isso implica segmentação de domínios de potência e uso de filtros LC quando necessário.
Se a fonte for um conversor buck (regulador chaveado), o layout do próprio conversor deve seguir regras rígidas de minimização de loop de comutação. O ruído de chaveamento pode acoplar-se ao circuito RF se o layout for descuidado. Por isso, a área do indutor e do diodo (ou MOSFET síncrono) deve ser compacta e afastada da antena.
Em termos de fabricação, essa seção envolve:
Controle de largura de trilhas de potência.

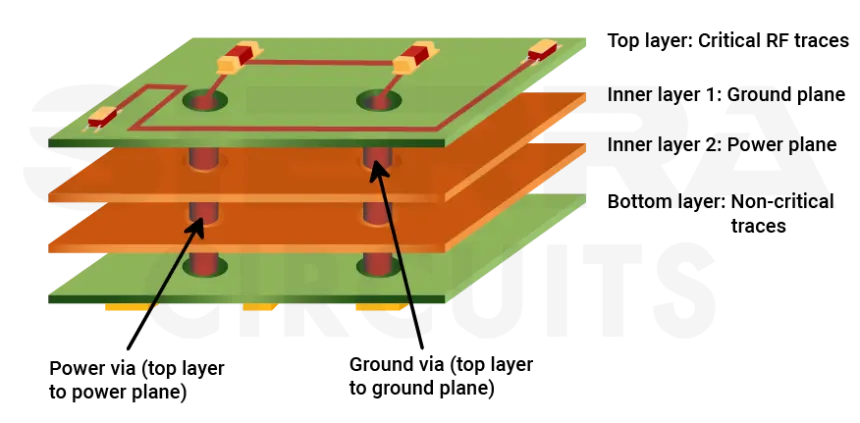

Uso adequado de vias de transição entre camadas.
Escolha de capacitores cerâmicos com baixa ESR (Equivalent Series Resistance).
Projetos que ignoram integridade de energia geralmente funcionam no laboratório, mas falham sob variação térmica ou em ambientes com maior ruído eletromagnético.
