Técnicas Clássicas de Debounce e suas Limitações
Antes de recorrer a circuitos integrados dedicados, é importante compreender como o problema do debounce foi tradicionalmente tratado. Historicamente, a solução mais comum envolve o uso de componentes discretos, especialmente a combinação de resistores e capacitores formando uma rede RC. Essa abordagem atua como um filtro passa-baixa, suavizando as transições rápidas causadas pelo contato mecânico.
Quando se conecta um capacitor entre o sinal da chave e o terra, juntamente com um resistor de pull-up ou pull-down, cria-se uma constante de tempo definida por τ = R × C. Essa constante de tempo determina quão rápido o sinal pode subir ou descer. Oscilações muito rápidas, típicas do bounce, são atenuadas, e o microcontrolador passa a enxergar uma transição mais suave. Em termos analógicos, o capacitor absorve as variações rápidas de tensão, limitando a taxa de variação do sinal.
Apesar de simples, essa solução apresenta limitações importantes. Primeiramente, a escolha da constante de tempo exige compromisso. Se o valor for muito pequeno, o bounce não será filtrado adequadamente. Se for muito grande, o sistema se tornará lento, afetando a responsividade da interface. Em aplicações industriais ou automotivas, onde há ruído eletromagnético significativo, o filtro RC pode não ser suficiente para garantir imunidade adequada.
Outro ponto crítico é que o filtro RC não gera uma borda digital limpa. Ele produz uma transição analógica gradual, que pode atravessar lentamente a região de limiar da entrada digital do microcontrolador. Se essa entrada não possuir histerese interna (como em buffers do tipo Schmitt Trigger), podem ocorrer múltiplas interpretações durante a transição. Isso pode resultar em comportamentos erráticos, principalmente em microcontroladores com entradas de alta impedância ou em ambientes ruidosos.

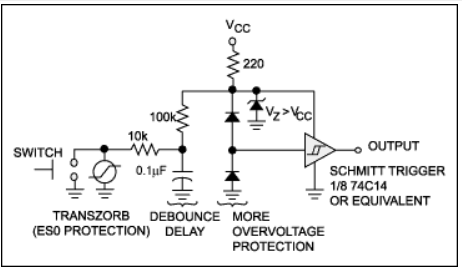

Uma alternativa mais robusta utilizando componentes discretos é combinar o filtro RC com um buffer Schmitt Trigger, como um inversor com histerese. Essa solução melhora significativamente a qualidade do sinal, pois o Schmitt Trigger garante uma comutação digital definida, com limiares distintos para subida e descida. Ainda assim, essa abordagem aumenta a quantidade de componentes, ocupa mais espaço na placa e pode elevar o custo quando se consideram múltiplos canais.
Em projetos profissionais, especialmente aqueles que envolvem certificações, confiabilidade industrial ou produção em escala, soluções discretas acabam se tornando menos atraentes. A repetibilidade, a imunidade a ruído e a padronização do comportamento passam a ser fatores decisivos. É nesse cenário que entram os circuitos integrados dedicados ao debounce, como o MAX6816, que oferecem uma solução compacta, previsível e tecnicamente superior.
