O que é Hardware in the Loop?
Vamos começar pelo nome. Hardware in the Loop pode ser traduzido como hardware no laço ou hardware dentro do ciclo de simulação. A expressão parece estranha no início, mas ela descreve muito bem a ideia central: existe um hardware real participando de um ciclo de teste fechado, recebendo sinais, processando decisões e enviando comandos como se estivesse conectado ao sistema físico verdadeiro.
Pense em um controlador eletrônico. Pode ser uma ECU automotiva, um CLP industrial, uma placa com microcontrolador, um inversor, um controlador de motor, um sistema de freio ABS, um BMS de bateria ou uma placa embarcada qualquer. Esse controlador normalmente recebe entradas de sensores e envia saídas para atuadores.
Agora imagine que, em vez de conectar esse controlador ao equipamento real, conectamos ele a um simulador em tempo real. Esse simulador imita o comportamento da planta física: motor, carga mecânica, sensor, temperatura, pressão, velocidade, corrente, tensão, posição, falha de comunicação, ruído elétrico, atraso de resposta e assim por diante.
É isso que chamamos de HIL.
Em um teste HIL, o controlador é real, mas o ambiente controlado pode ser virtual.
O hardware sob teste não “sabe” que está conversando com uma simulação. Para ele, os sinais parecem vir de sensores reais e os comandos parecem atuar sobre uma máquina real.
Vamos usar um exemplo simples. Suponha que você está desenvolvendo o firmware de um controlador de motor. Em uma aplicação real, esse firmware mede corrente, tensão, rotação, temperatura e posição. Com base nesses sinais, ele decide como acionar os transistores de potência, controlar torque, limitar corrente e proteger o sistema.
Em uma bancada HIL, o motor físico pode ser substituído por um modelo matemático executado em tempo real. Esse modelo calcula como o motor responderia aos comandos do controlador. Se o firmware aumenta o PWM, o simulador calcula o aumento de corrente e velocidade. Se a carga mecânica aumenta, o simulador altera o comportamento do motor. Se quisermos testar uma falha, podemos simular sensor desconectado, curto, sobretensão, subtensão ou superaquecimento.
Percebe a vantagem? Você consegue colocar o controlador em situações críticas sem destruir o equipamento real.
O HIL permite testar falhas, limites e cenários perigosos em ambiente controlado, antes de expor o sistema físico a riscos reais.

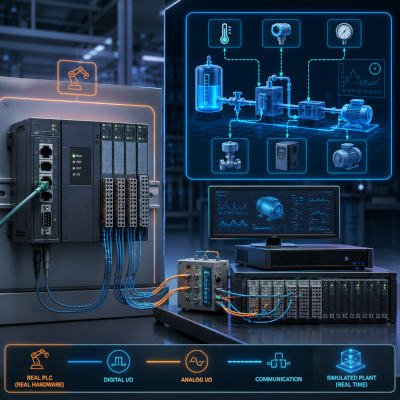

Uma arquitetura HIL normalmente possui alguns elementos básicos:
- Hardware sob teste
É o controlador real. Pode ser uma ECU, CLP, placa embarcada, inversor, módulo eletrônico ou unidade de controle. - Simulador em tempo real
É o computador ou equipamento dedicado que executa o modelo da planta física. Ele precisa responder dentro de prazos rigorosos, porque o controlador espera sinais no tempo correto. - Modelo da planta
É a representação matemática, lógica ou física do sistema simulado. Pode representar um motor, veículo, robô, conversor DC-DC, processo térmico, sistema hidráulico, rede elétrica ou linha de produção. - Interfaces de entrada e saída
São os conversores, placas de aquisição, sinais analógicos, digitais, PWM, CAN, LIN, Ethernet, Modbus, Profinet, EtherCAT ou outros meios usados para conectar o controlador ao simulador. - Software de teste e supervisão
É o ambiente usado para criar cenários, monitorar variáveis, registrar dados, injetar falhas, automatizar testes e gerar relatórios.
Em outras palavras, o HIL cria um “mundo artificial” suficientemente realista para enganar o controlador. Mas esse “engano” é intencional e extremamente útil: ele permite validar comportamento, tempo de resposta, robustez e segurança antes da implantação.
Aqui vale uma observação importante: HIL não é a mesma coisa que simulação pura. Em uma simulação comum, tudo pode ser virtual: controlador, planta, sensores e atuadores. No HIL, pelo menos uma parte do sistema é real, geralmente o controlador eletrônico. É justamente essa presença do hardware real que torna a técnica tão poderosa.
Também não devemos confundir HIL com teste em bancada comum. Em uma bancada tradicional, o controlador pode ser ligado diretamente a motores, sensores, relés, fontes, cargas e instrumentos reais. No HIL, parte desse ambiente é substituída por uma simulação controlada, programável e repetível.
A diferença prática é enorme. Em uma bancada física, repetir exatamente a mesma falha pode ser difícil. Em HIL, o mesmo cenário pode ser reproduzido centenas ou milhares de vezes, com pequenas variações, até que o comportamento do sistema seja bem compreendido.
Em desenvolvimento embarcado, repetibilidade é ouro.
Se o erro aparece apenas uma vez e nunca mais se repete, ele vira um fantasma.
Se o erro pode ser reproduzido em HIL, ele pode ser medido, analisado e corrigido.
Por isso o HIL é muito usado em áreas onde falhas custam caro: indústria automotiva, aeroespacial, energia, eletrônica de potência, robótica, equipamentos médicos, defesa, automação industrial e sistemas de controle em tempo real.
No fundo, a pergunta que o HIL responde é esta:
“Como posso testar o controlador real sem depender totalmente do sistema físico real?”
E a resposta é:
“Criando um ambiente simulado em tempo real que se comporte, para o controlador, como se fosse o mundo real.”
